CHARGESTORM® CONNECTED 2

CHARGESTORM® CONNECTED 2 er en forbedret og opdateret version af vores avancerede oplader til elbiler med en række funktioner og indbyggede sikkerhedsfunktioner. Den har en kraftfuld CCU-opladningscontroller, som kan håndtere dobbelte type 2-stik/ladekabler. CHARGESTORM® CONNECTED med understøttelse af dynamisk belastningsbalancering mellem flere enheder takket være NanoGrid™.

Delnummer 910-xxxxx

Beskrivelse


Væg- eller stolpemonteret oplader til elbiler


CHARGESTORM® CONNECTED 2 er en ultra avanceret oplader til elbiler med et sikkert og brugervenligt design. Den er ideel til hjemmet, til kontoret, til offentlige parkeringspladser samt til almennyttige og private boligselskaber, og den overholder alle relevante tekniske sikkerhedsstandarder. Vores oplader til elbiler fås med en række forskellige opladerudtag/opladerkabler. Et Ethernet-kabel forbinder opladeren til elbiler med internettet. Hvis det ikke er muligt at anvende Ethernet, kan enheden udstyres med et 3G/4G-modem som tilbehør. Portaltjenester og app-management kræver internetforbindelse. Vi understøtter integration med alle større operatører inden for opladning af elbiler.

Funktioner

  • Indstilling af ladestrømmen via app eller software
  • NanoGrid™ til understøttelse af dynamisk belastningsbalancering
  • Integreret sikring, registrering af AC- og DC-jordfejl, integreret energimåler
  • Nem installation og sikret med lås ved vedligeholdelse

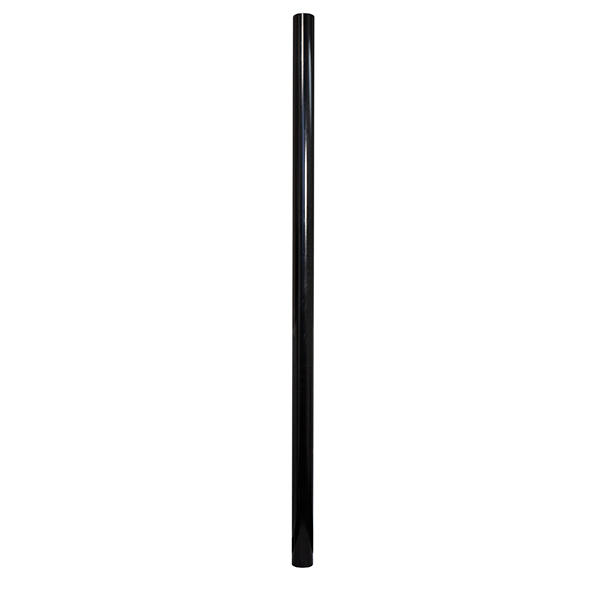

  • Væg- eller stolpemonteret
  • Omgivende temperatur fra -30 °C til +50 °C
  • RFID-læser
  • OCPP 1.5/1.6
  • IP54 og IK10
  • 2 års garanti

Vælg variant

Delnummer Udtag Fast ladekabel Køretøjsstik Antal faser Ladestrøm Ladeeffekt
910-17045 Ét fast, lige ladekabel Type 2 Enfaset 6-16 A 1.4-3.7 kW Forespørgelse

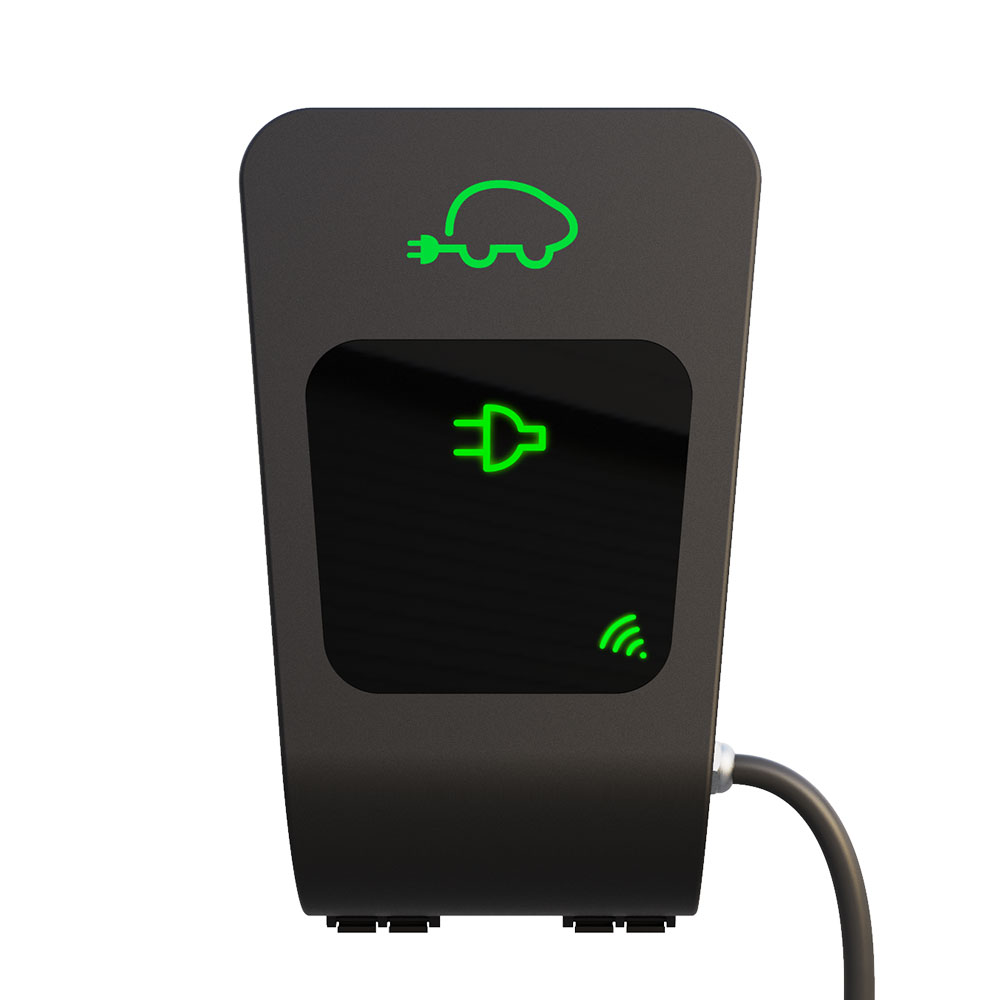

910-17047 Ét fast, lige ladekabel Type 2 Trefaset 6-16 A 1.4-11 kW Forespørgelse

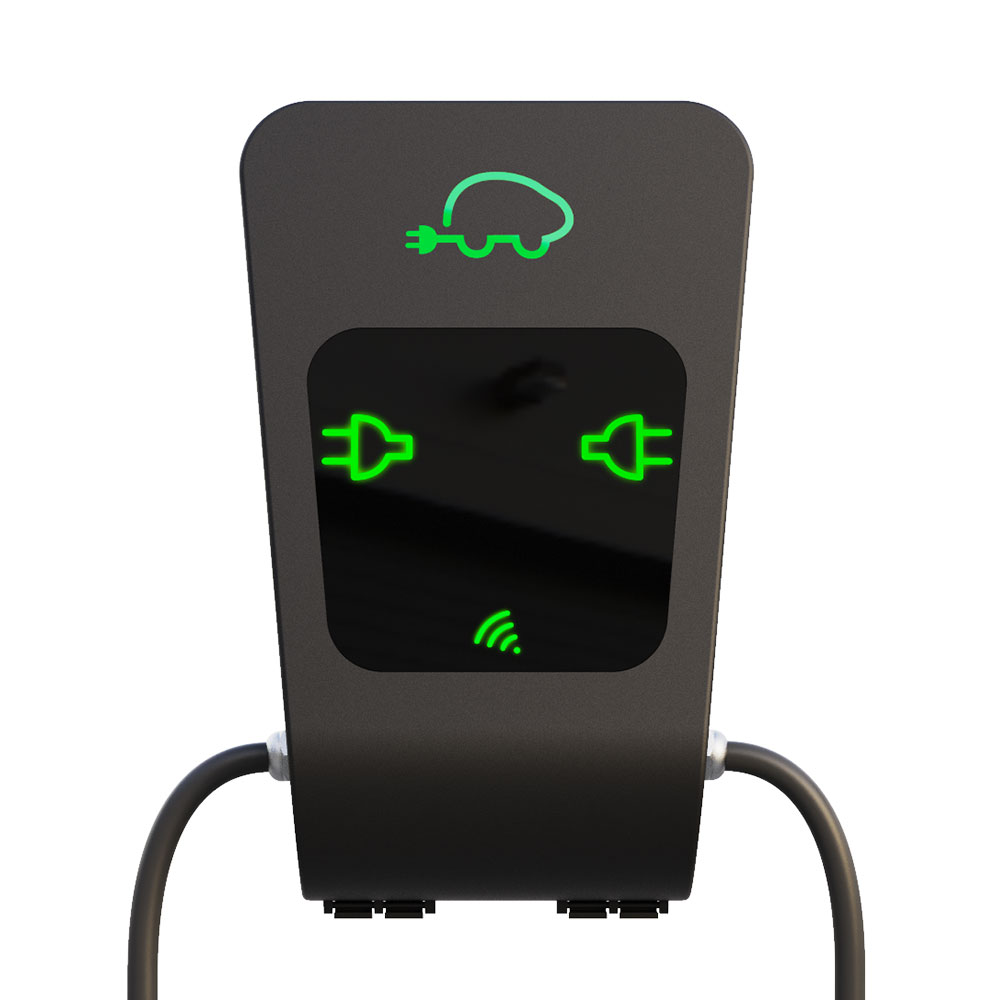

910-17091 To faste, lige ladekabler Type 2 Enfaset 6-32 A 1.4-7.4 kW Forespørgelse
910-17092 To faste, lige ladekabler Type 2 Trefaset 6-32 A 1.4-22 kW Forespørgelse

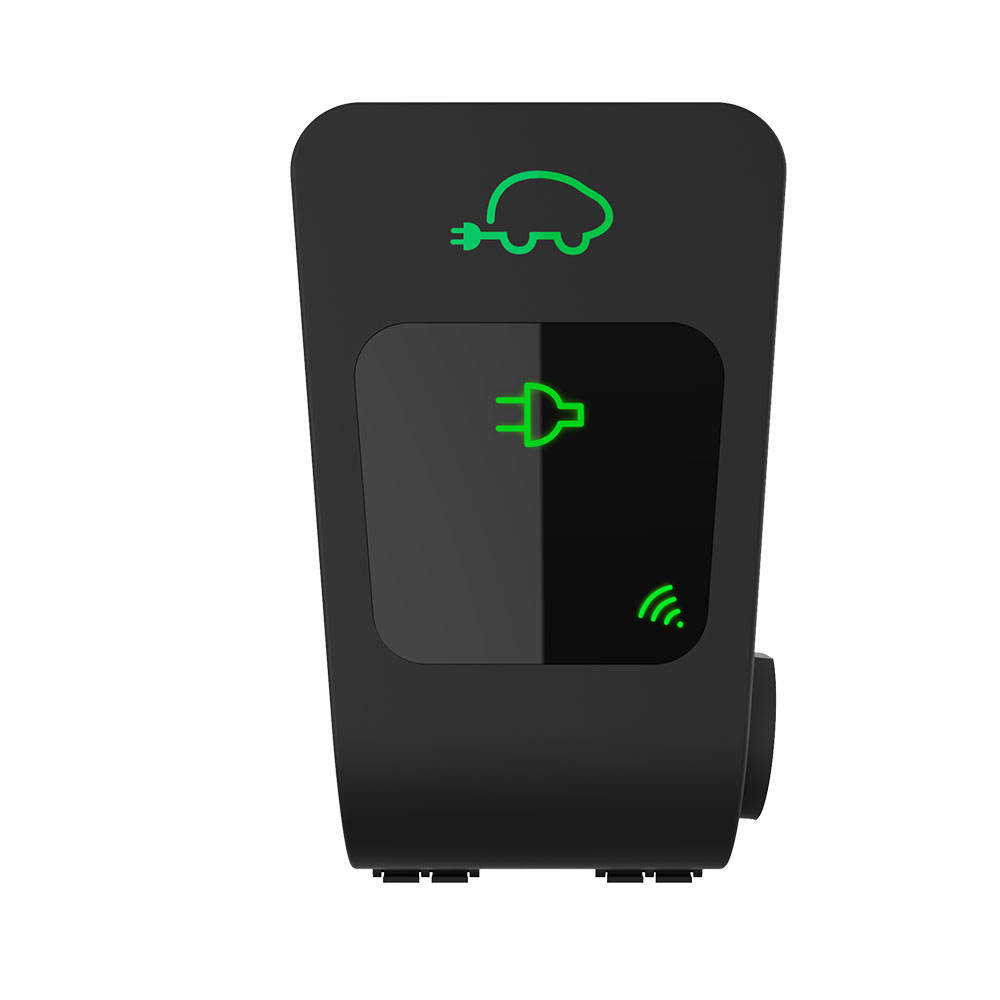

910-17028 Enkelt type 2-udtag Trefaset 6-32 A 1.4-22 kW Forespørgelse
910-17059 Dobbelt type 2-udtag Trefaset 6-16 A 1.4-11 kW Forespørgelse
910-17060 Dobbelt type 2-udtag Trefaset 6-32 A 1.4-22 kW Forespørgelse
910-17040 To faste, lige ladekabler Type 2 Enfaset 6-16 A 1.4-3.7 kW Forespørgelse
910-17086 To faste, lige ladekabler Type 2 Trefaset 6-16 A 1.4-11 kW Forespørgelse
910-17048 Ét fast, lige ladekabel Type 2 Trefaset 6-32 A 1.4-22 kW Forespørgelse

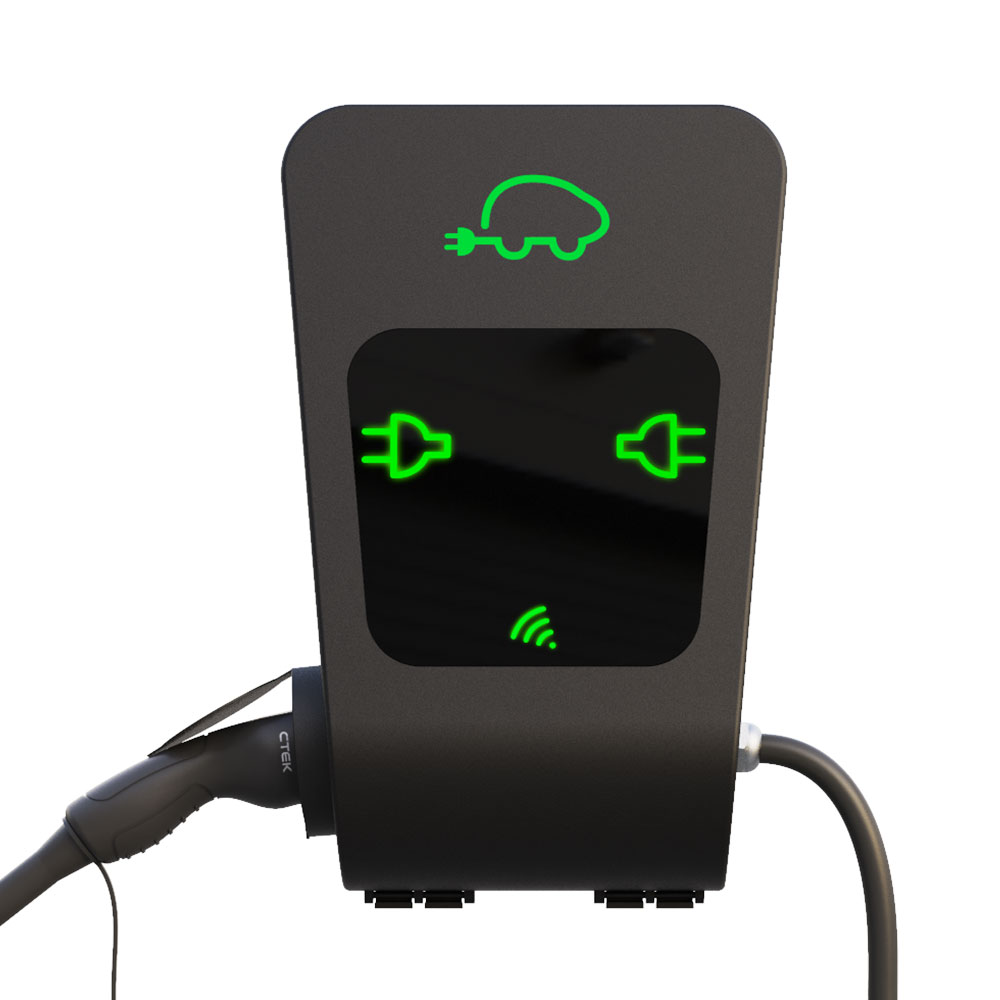

910-17042 Enkelt type 2-udtag Ét fast, lige ladekabel Type 2 Enfaset 6-16 A 1.4-3.7 kW Forespørgelse
910-17049 Enkelt type 2-udtag Enfaset 6-16 A 1.4-3.7 kW Forespørgelse
910-17050 Enkelt type 2-udtag Trefaset 6-16 A 1.4-11 kW Forespørgelse

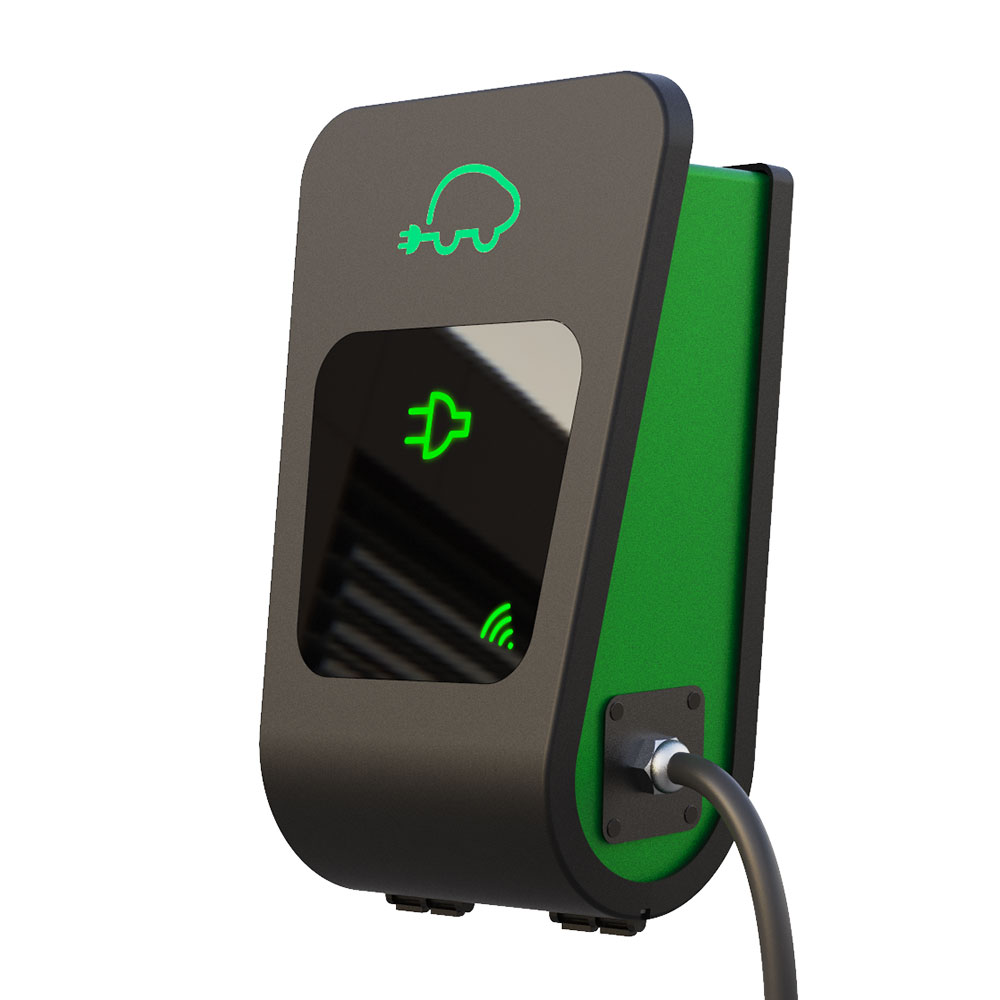

910-17046 Ét fast, lige ladekabel Type 2 Enfaset 6-32 A 1.4-7.4 kW Forespørgelse
910-17062 Enkelt type 2-udtag Enfaset 6-32 A 1.4-7.4 kW Forespørgelse
910-17063 Dobbelt type 2-udtag Enfaset 6-32 A 1.4-7.4 kW Forespørgelse

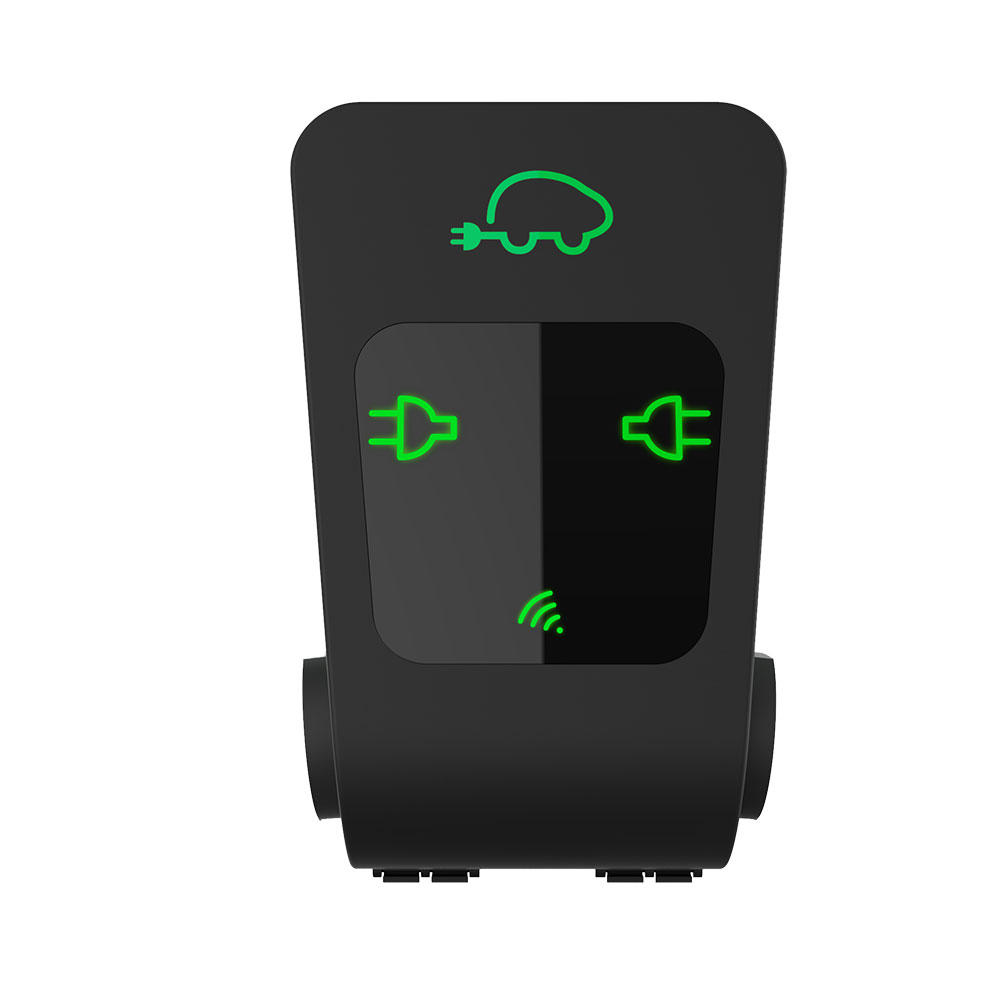

910-17051 Dobbelt type 2-udtag Enfaset 6-16 A 1.4-3.7 kW Forespørgelse

Teknisk data


Version
2
Opladningskategori
AC-opladning
Omgivende temperatur ved drift
-30 °C til +50 °C
Højde
< 2000 m
Fast ladekabel
Ét fastmonteret, lige ladekabel/To fastmonterede, lige ladekabler. Ekstraudstyr 1: ekstralangt lige kabel (7,5 m). Ekstraudstyr 2: fastmonteret snoet ladekabel.
Længde på fastmonteret ladekabel
4 m
Låseaktuator (type 2-udtag)
Ja
Ladestrøm
6–32 A
Udtag
Enkelt eller dobbelt type 2-udtag
Godkendelse
RFID, App
Belastningsbalancering
Belastningsbalancering (intern NANOGRID™) mellem de to enhedsopladningspunkter på opladeren til elbiler. Mulighed for andre belastningsbalanceringsløsninger mellem flere enheder (NANOGRID™ Home, NANOGRID™ Local, NANOGRID™ CTEK Grid Central).
Antal faser
Enfaset/Trefaset
Køretøjsstik
Type 1/Type 2
Schuko-udtag
10A/230V
Kommunikationsprotokol
OCPP 1.6
Schuko-udtagstype
CEE 7/3
Schuko-tekst**
Ekstraudstyr, kan kun kombineres med en dobbelt type 2-vægdåse. Udskiftning af den ene af type 2-stik.
Ladeeffekt
1.4–22 kW
Godkendelse
Download overensstemmelseserklæringen fra WWW.CTEK.COM
Energimåler
MID (standard)
Strømindgangsstik
16 mm2 terminalblok
Hyppighed
50 Hz
Tilslutningsmuligheder
3G; 4G; Ethernet
Kompatibelt med lysnettet
It-net, TN-net
Kabinetfarve
Sort; Grøn
Relativ luftfugtighed
Op til 100 % ved 25 °C
Kabinetfarve (plast)
Sort
Kabinetfarve (metal)
Grøn
Standarder
CE; IEC 61851-1; IEC 62196-2; IEC 61439-7
Kabinetmaterialer
Plast; Metal
Kabinetlås
Nøgle
Mærkespænding (indgangskabel)
230/400 V
Registrering af jordfejl
Integreret registrering af jordfejl, 30 mA AC, 6 mA DC
Nulstilling af jordingsfejl
Semi automatisk
RFID-læser
Ja
RFID-tag, standard
ISO15693, ISO14443A (MIFARE)
Materiale
Plast; Metal
Beskyttelsesgrad
IP54
Stødsikring
IK10
Kabinetmål (H x B xD)
449 x 282 x 160 mm
Appunderstøttelse
Smartphonedisplay; Taking Charge-appen til Android og iOS (kræver, at opladeren til elbiler er forbundet med cloud-tjenesten Charge portal)
Brugergrænseflade
LED Symboler
Ansvarsfraskrivelse
Alle produkter og produktspecifikationer kan ændres uden varsel for at forbedre pålidelighed, funktion eller design. I tilfælde af produktfejl forbeholder vi os ret til at efterse produktet og verificere fejlen. Alle returnerede produkter er underlagt vores standardgarantibetingelser.
Vægt
~ 24 kg
Afhængigt af model-tekst*
Afhængigt af model
Garanti
2 år
CTEK yder en begrænset garanti til den oprindelige køber af produktet. Garantiperioden for den begrænsede garanti varierer afhængigt af produktet. Den begrænsede garanti kan ikke overføres. Garantien gælder for fabrikationsfejl og materialefejl. Garantien bortfalder, hvis produktet er håndteret skødesløst eller repareret af andre end CTEK eller dennes autoriserede repræsentanter. CTEK giver ikke nogen andre garantier end denne begrænsede garanti og er ikke ansvarlig for andre omkostninger end ovennævnte, dvs. ikke for følgeskader. CTEK har heller ikke forpligtet sig til nogen anden garanti end denne garanti.

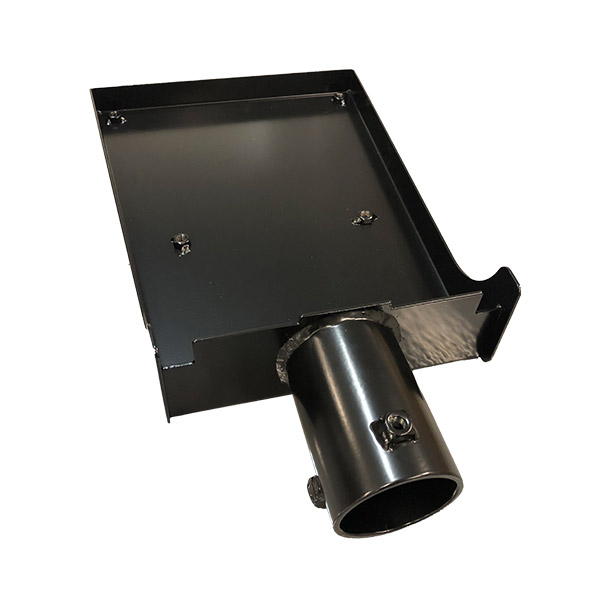

Egnet tilbehør


VORES MEST AVANCEREDE OPLADER TIL ELBILER* TIL DATO

CHARGESTORM® CONNECTED 2 er designet til brug med el- og plugin-hybridbiler og er fyldt med en række funktioner og indbyggede sikkerhedsfunktioner. Enheden er i stand til at understøtte både Type 2-udtag og Type 2-ladekabler til elbiler. Med den ekstra fordel ved åben integration og mulighed for 4G-forbindelse er dette et af de mest fleksible produkter på markedet.

* Du har måske bemærket, at vi kalder CHARGESTORM® CONNECTED 2 for en 'oplader til elbiler'. Teknisk set er det 'udstyr til forsyning af elektriske køretøjer' (på engelsk forkortet EVSE), der giver en sikker strømforsyning til at drive den indbyggede batterioplader i dit elektriske køretøj (EV). De fleste bruger udtrykket oplader til elbiler, så for at holde tingene enkle har vi også valgt at bruge dette udtryk.

INDBYGGEDE FUNKTIONER

Opfylder alle de krævede tekniske sikkerhedsstandarder. Indbygget MID-godkendt energimåler, sikring, RCBO og DC-lækagedetektor.

FLEKSIBEL

Leveres med enkelt eller dobbelt udtag, understøtter både Type 2-udtag og Type 2-ladekabler til elbiler.

SMART

Appstyring via vores TAKING CHARGE-app. 4G-forbindelse (ekstraudstyr) og åben integration.

Dobbelt Type 2-udtag

CHARGESTORM® CONNECTED 2 har mulighed for to Type 2-udtag eller to fastmonterede ladekabler - økonomisk og smart løsning til leje-/ejerboligforeninger m.m.
Indbygget RCBO

Altid indbygget, så du kan føle dig helt sikker med indbygget RCBO + DC-lækagedetektor.
MID-godkendt energimåler

MID-godkendte energimålere er indbygget i CHARGESTORM® CONNECTED 2, fuld kontrol med elbilens opladningsenergi.

Styr opladningen med RFID-tags

Fuldt overblik over, hvem der har tilladelse til at oplade

RFID-tags giver en meget nem og effektiv metode til at kontrollere, hvem der kan oplade, og på hvilket udtag. CHARGE PORTAL giver dig mulighed for at administrere brugere og alle RFID-tags, der er knyttet til brugere. Der lagres statistik i CHARGE PORTAL angående opladningstid, energiforbrug osv. Disse data kan derefter eksporteres efter behov.

Hvis et tag skulle gå tabt, er det ikke noget problem - serienummeret kan let slettes i CHARGE PORTAL og erstattes med et nyt tag. Det lyder da nemt, ikke? RFID-tags kan bestilles direkte med vores ladestationer, der understøtter RFID.

Styr opladningen af din elbil via vores app

Få fuld kontrol over, hvordan og hvornår din elbil skal oplades. Appbaseret styring af CHARGESTORM® CONNECTED 2, både til Android og iOS.



App_Store_Download_vector_orange.png  Google_Play_Download_vector_orange.png

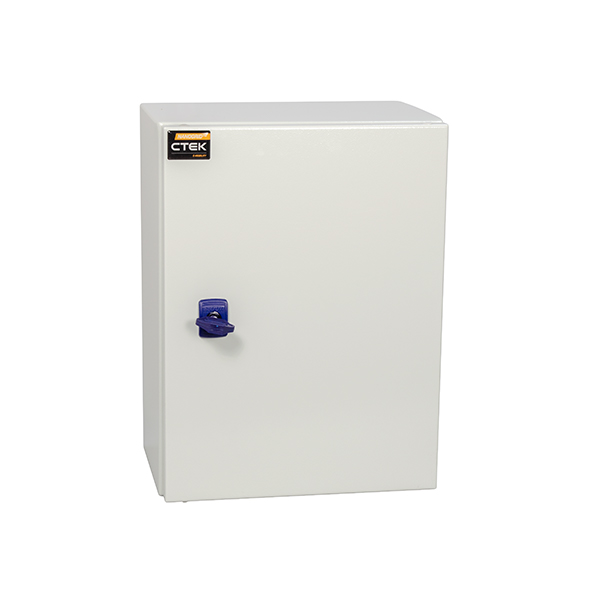

Belastningsbalancering derhjemme med CTEK GRID CENTRAL

Med CHARGESTORM® CONNECTED 2 kan du bestille enheden med indbygget understøttelse af belastningsbalancering. Perfekt når du vil oplade din bil derhjemme. Med denne løsning monteres en energimåler ved den indgående forsyning, og denne holder styr på, hvad huset trækker, og størrelsen på hovedsikringen. Fra energimåleren tilsluttes derefter en modbus-serie til opladeren til elbiler.

Belastningsbalanceringsløsningen fungerer automatisk, og bilens opladning justeres og optimeres til enhver tid afhængigt af hvor meget strøm huset trækker. Vores belastningsbalanceringsløsning beskytter husets elnet mod overbelastning, samtidig med at det giver effektiv opladning.
