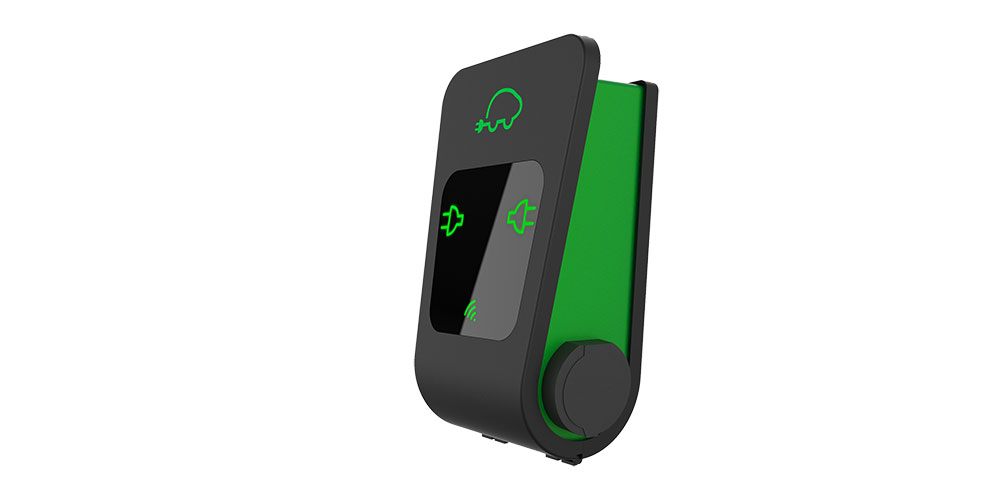

CHARGESTORM® CONNECTED 1

CHARGESTORM® CONNECTED ist eine hochentwickelte Ladestation für E-Fahrzeuge mit einer Vielzahl an Funktionen und integrierten Sicherheitsmerkmalen. Sie ist kompatibel mit NANOGRID™, dem dynamischen Lastausgleichssystem zwischen mehreren Geräten.

Artikelnr. 91X-xxxxx

Beschreibung


Ladestation für Elektrofahrzeuge, ein Anschluss, ein Schuko-Steckdose


CHARGESTORM® Connected ist eine Ladestation auf dem neuesten Stand der Technik für Elektrofahrzeuge. Bei der Entwicklung standen die Sicherheit und die einfache Handhabung im Mittelpunkt. Sie ist ideal geeignet für Privatgebäude, Unternehmen, öffentliche Parkplätze und Wohnungseigentümergemeinschaften. Sie entspricht allen anzuwendenden Normen der technischen Sicherheit. Die Ladestation kann per Ethernetkabel mit dem Internet verbunden werden. Falls am Aufstellort kein Netzwerk für die Internetverbindung zur Verfügung steht, kann diese über ein optionales 4G/3G-Modem hergestellt werden. Die Internetverbindung ist für die Portaldienste und die App-Verwaltung erforderlich. Wir unterstützen die Integration mit allen großen Anbietern von Ladelösungen für Elektrofahrzeuge.

Funktionen

  • Ladeleistung 1,4 bis 11 kW
  • Über App oder Software regelbare Ladeleistung Unterstützung für den dynamischen Lastausgleich von NanoGrid™
  • Schuko-Ausgang Integrierte Sicherung, Erdschlusserkennung für Wechselstrom und Gleichstrom, integrierter Energiezähler mit MID-Zulassung
  • Einfach zu installieren und für Wartungsarbeiten mit einem Schloss gesichert

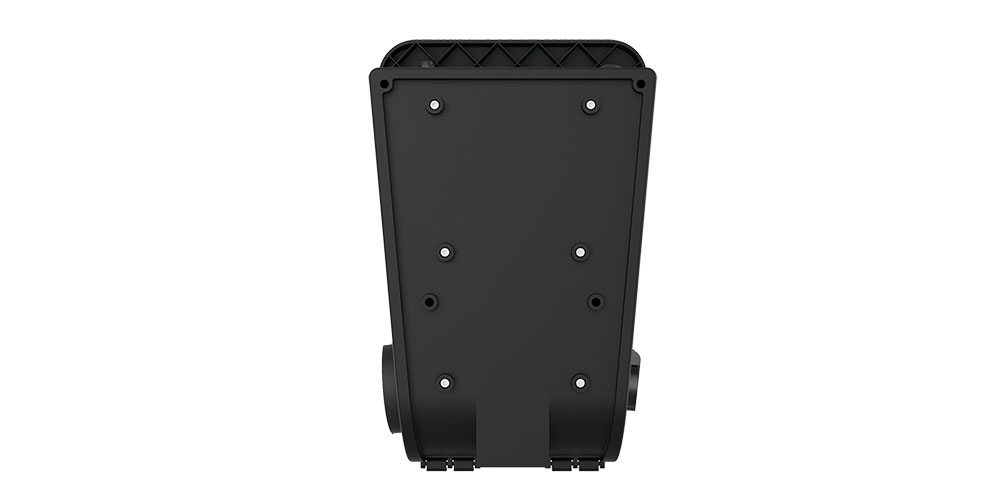

  • Wand- oder Stangenmontage Betriebstemperaturbereich zwischen -30 °C und +50 °C
  • RFID-Lesegerät
  • OCPP 1.6
  • IP44 und IK10
  • Zwei Jahre Garantie

Variante wählen

Artikelnr. Ausgang Festmontiertes Ladekabel Fahrzeuganschluss Anzahl der Phasen Ladestrom Ladeleistung
910-00058 Ein Anschluss Typ 2, SchuKo Einphasig 6-16 A 1.4-3.7 kW Angebotsanfrage
910-00064 Ein Anschluss Typ 2, SchuKo Dreiphasig 6-16 A 1.4-11 kW Angebotsanfrage

Technische Daten


Version
1
Ladekategorie
Laden mit Wechselstrom
Lagertemperatur
-30 °C bis +50 °C
Umgebungstemperatur
-30 °C bis +50 °C
Höhe über dem Meeresspiegel
< 2000 m
Ladestationsanschluss
Typ 2
Verriegelungsstellglied (Ausgang Typ 2)
Ja
Ladestrom
6–16 A
Ausgang
Ein Anschluss Typ 2; SchuKo
Authentifizierung
RFID, App
Lastausgleich
Optionen für Lastausgleichslösungen zwischen mehreren Stationen (NANOGRID™ Home, NANOGRID™ Local, NANOGRID™ Grid Controller)
Anzahl der Phasen
Einphasig/Dreiphasig

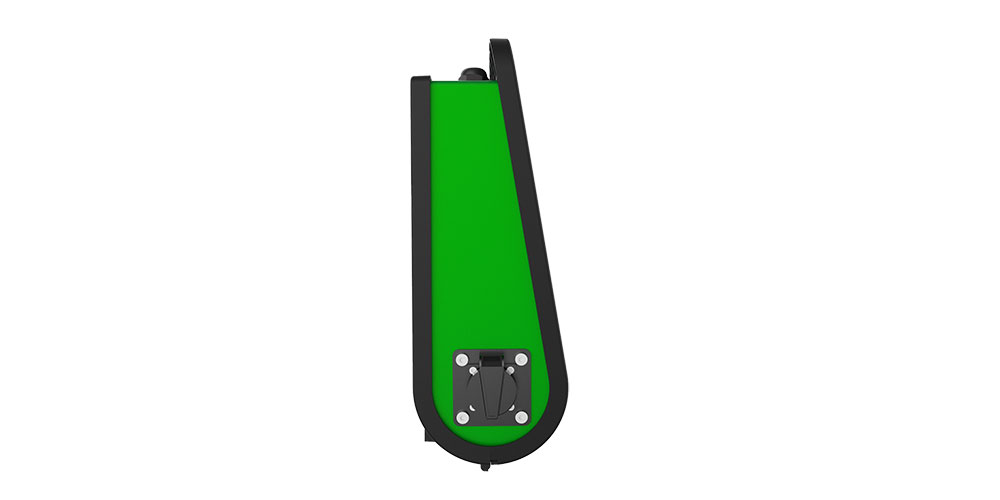

Schuko-Ausgang
10A/230V
Kommunikationsprotokoll
OCPP 1.6
Typ Schuko-Ausgang
CEE 7/3
Text Schuko**
Option, nur kombinierbar mit Wallbox, Doppelausgang Typ 2 Ersatz für einen Ausgang Typ 2.
Ladeleistung
1.4–11 kW
Zulassung
Die Konformitätserklärung steht auf WWW.CTEK.COM zum Herunterladen bereit.
Energiezähler
Intern MID-Zulassung
Stromeingangsanschluss
10-mm2-Schnellkupplung für Einphasen-Ladegeräte für Elektrofahrzeuge/16-mm2-Schnellkupplung für Dreiphasen-Ladegeräte für Elektrofahrzeuge
Frequenz
50 Hz
Konnektivität
3G; Ethernet
Daten Netzbetrieb
IT-net, TN-net
Farbe der Einhausung
Schwarz; Grün
Relative Luftfeuchte
Bis zu 100 % bei +25 °C
Farbe des Gehäuses (Kunststoff)
Schwarz
Farbe des Gehäuses (Metall)
Grün
Zulassung
CE; IEC 61851-1; IEC 62196-2; IEC 61439-7
Material des Gehäuses
Kunststoff; Metall
Schloss des Gehäuses
Schlüssel
Nennspannung (Eingang)
230/400 V
Erdschlusserkennung
Integrierte Erdschlusserkennung, 30 mA AC, 6 mA DC
RFID-Lesegerät
Ja
Standard RFID-Tag
ISO15693, ISO14443A (MIFARE)
Material
Kunststoff; Metall
IP-Klasse
IP44
Aufprallschutz
IK10
Maße der Einhausung (H x B x T)
449 x 282 x 160 mm
App-Support
Smartphonedisplay; Taking Charge-App für Android und IOS (Für diese Funktion muss die Ladestation mit dem Ladeportal-Clouddienst verbunden sein)
Benutzeroberfläche
LED-Symbole
Haftungsausschluss
Um die Zuverlässigkeit, Funktion oder Gestaltung zu verbessern, behalten wir uns vor, Produkte und Produktangaben ohne Vorankündigung jederzeit zu ändern. Wir behalten uns beim Auftreten von Fehlern vor, das Produkt zu untersuchen und den Fehler zu überprüfen. Produktrückgaben unterliegen den Bedingungen der Gewährleistung.
Gewicht
Bis zu 24 kg
Packungsgröße (L x B x H)
515 x 235 x 420 mm
