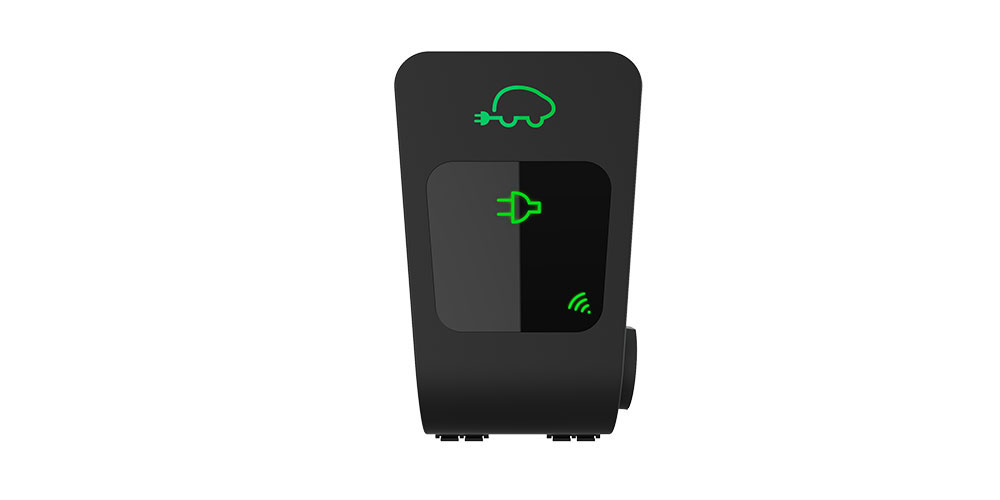

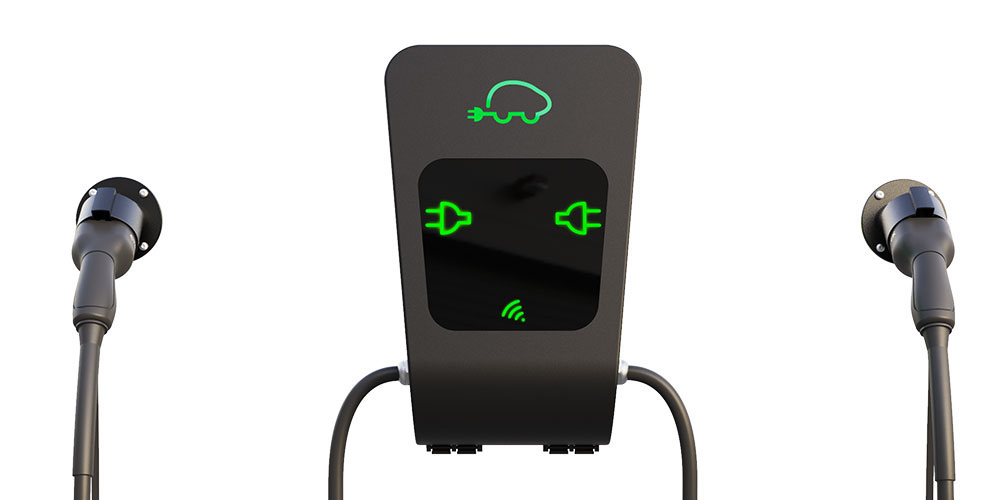

CHARGESTORM® CONNECTED 2

CHARGESTORM® CONNECTED 2 är en uppdaterad och förbättrad version av vår anvancerade laddbox med all säkerhet inbyggd. Den innehåller vårt kraftfulla styrkort CCU som ger användaren en mängd fördelar och funktioner och tack vare stark processorkraft kan hantera dubbla typ 2-uttag/laddkablar. CHARGESTORM® CONNECTED är även förberedd för NANOGRID™ dynamisk lastbalansering mellan flera enheter.

Art. nr: 910-xxxxx

Ej tillgänglig för onlineköp

Beskrivning


Vägg- eller stolpmonterad laddbox


CHARGESTORM® CONNECTED 2 är en av marknadens mest moderna laddboxar när det gäller säkerhet, design och funktionalitet. Laddboxen är idealisk för användning i hemmet, parkering, fastighet eller för bostadsrättsförening. Den uppfyller självklart alla tekniska säkerhetsstandarder som krävs för en säker elbilsladdning. Vår laddbox finns i flera olika varianter avseende effekt och val av uttag/laddkabel. En Ethernet-kabel ansluter laddboxen till Internet, på platser där Ethernet inte kan användas kan enheten också beställas med ett 3G/4G-modem. Internet-anslutning krävs för att kunna använda vår portal och app. Vi stöder integration med alla större operatörer inom laddning av elbilar.

Funktioner

  • Justerbar laddeffekt via app eller mjukvara
  • Stöd för NanoGrid™ dynamisk lastbalansering
  • Inbyggd säkring och jordfelsdetektering av både AC och DC läckströmmar, inbyggd energimätare
  • Låsbar front för enkel installation/underhåll
  • Vägg- eller stolpmonterad
  • Omgivningstemperatur från -30 °C till +50 °C
  • RFID-läsare
  • OCPP 1.5/1.6
  • IP54 och IK10
  • 2 års garanti

Välj variant

Art. nr: Uttag Fast laddkabel Fordonsanslutning Antal faser Laddström Laddeffekt E-nummer
910-17045 En fast, rak kabel Typ 2 1-fas 6-16 A 1.4-3.7 kW 24 802 00 Offertförfrågan

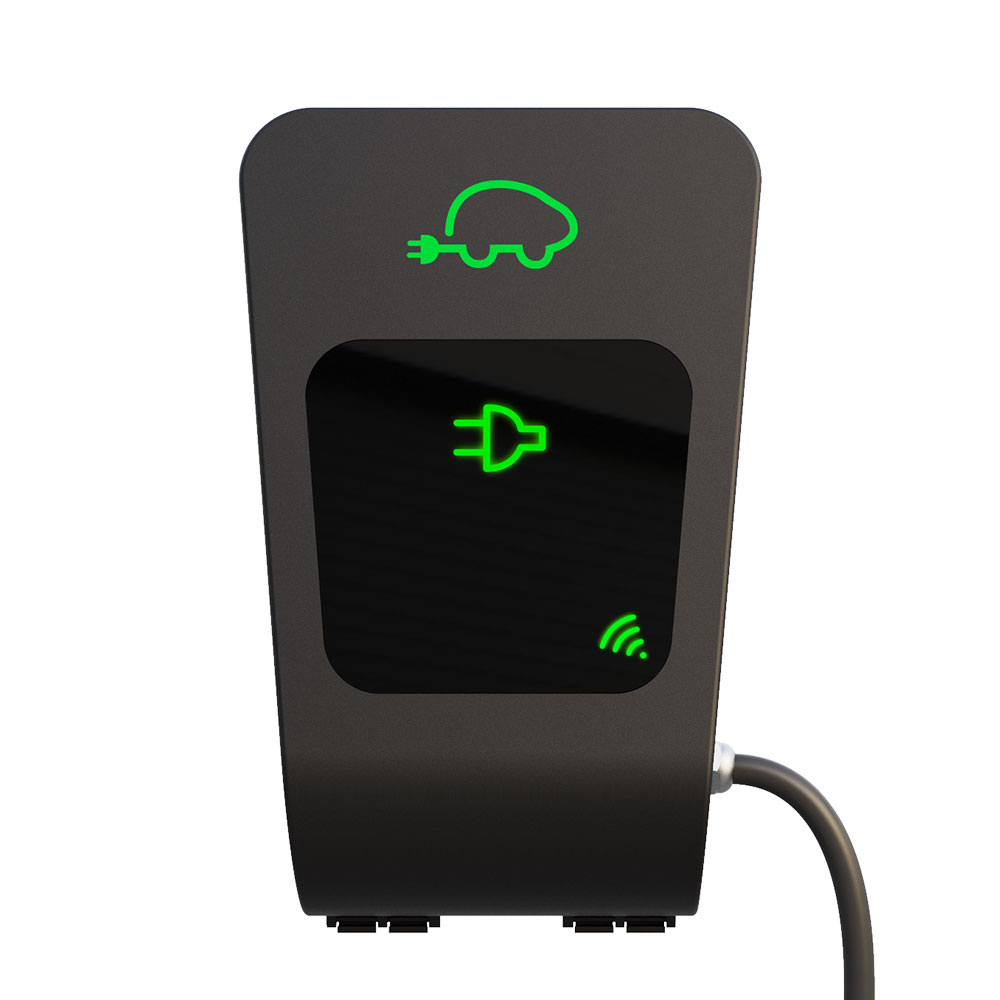

910-17047 En fast, rak kabel Typ 2 3-fas 6-16 A 1.4-11 kW 24 802 02 Offertförfrågan
910-17091 Två fasta, raka kablar Typ 2 1-fas 6-32 A 1.4-7.4 kW 24 802 09 Offertförfrågan
910-17092 Två fasta, raka kablar Typ 2 3-fas 6-32 A 1.4-22 kW 24 802 11 Offertförfrågan
910-17028 Ett typ 2 uttag 3-fas 6-32 A 1.4-22 kW 24 802 07 Offertförfrågan

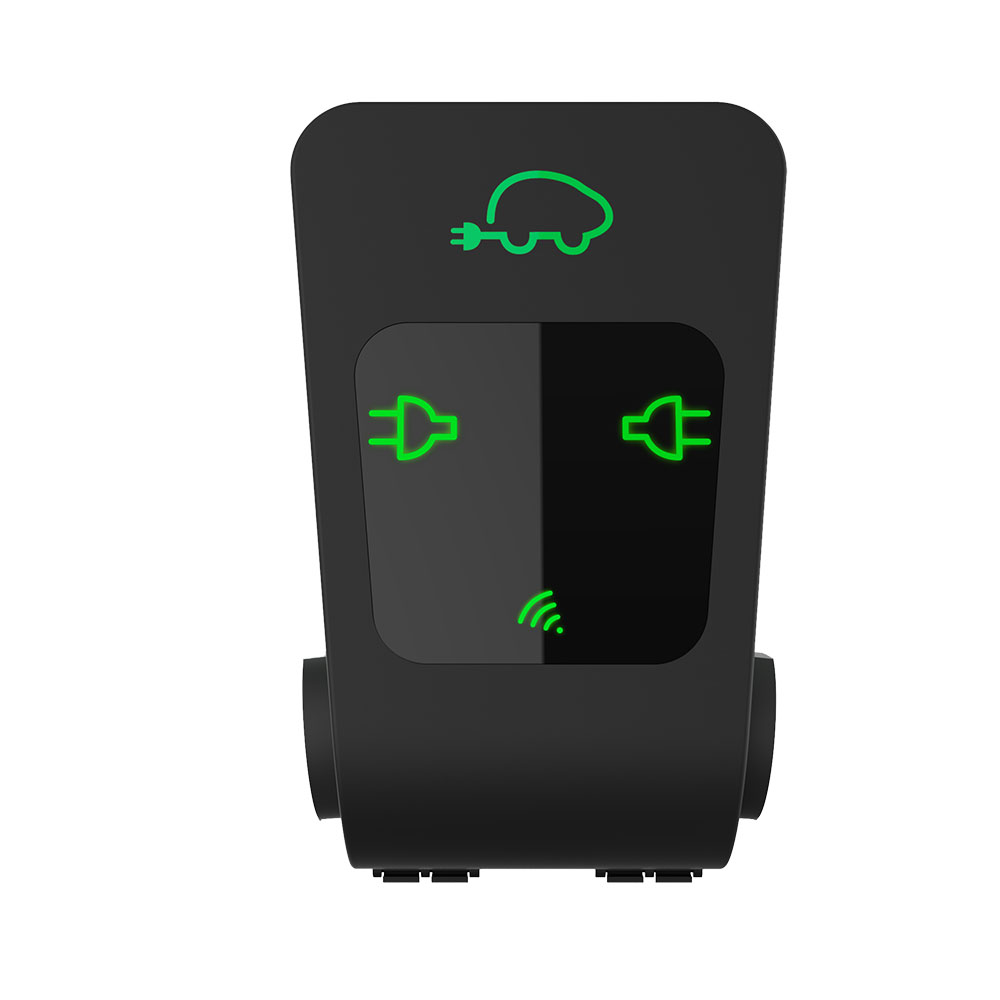

910-17059 Två typ 2 uttag 3-fas 6-16 A 1.4-11 kW 24 802 14 Offertförfrågan
910-17060 Två typ 2 uttag 3-fas 6-32 A 1.4-22 kW 24 802 15 Offertförfrågan

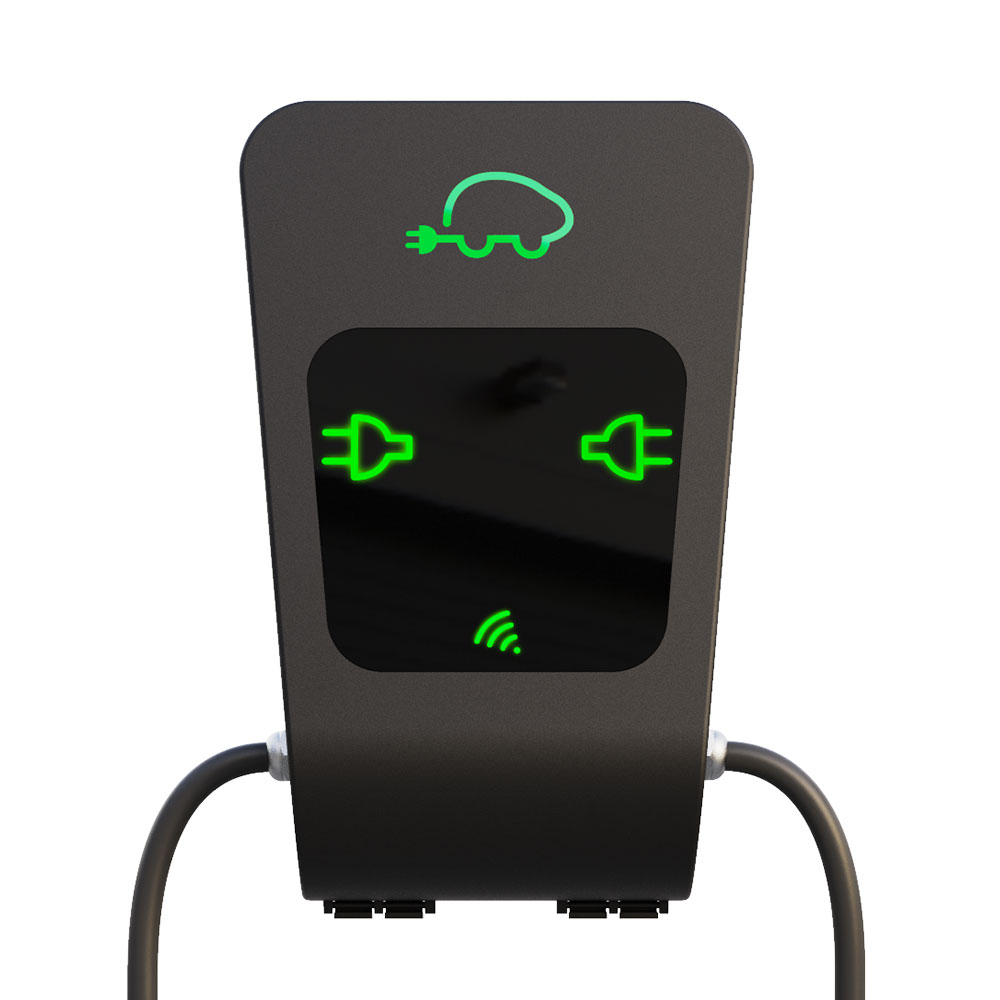

910-17040 Två fasta, raka kablar Typ 2 1-fas 6-16 A 1.4-3.7 kW 24 802 08 Offertförfrågan
910-17086 Två fasta, raka kablar Typ 2 3-fas 6-16 A 1.4-11 kW 24 802 10 Offertförfrågan
910-17048 En fast, rak kabel Typ 2 3-fas 6-32 A 1.4-22 kW 24 802 03 Offertförfrågan
910-17042 Ett typ 2 uttag En fast, rak kabel Typ 2 1-fas 6-16 A 1.4-3.7 kW 24 802 16 Offertförfrågan
910-17049 Ett typ 2 uttag 1-fas 6-16 A 1.4-3.7 kW 24 802 04 Offertförfrågan
910-17050 Ett typ 2 uttag 3-fas 6-16 A 1.4-11 kW 24 802 06 Offertförfrågan

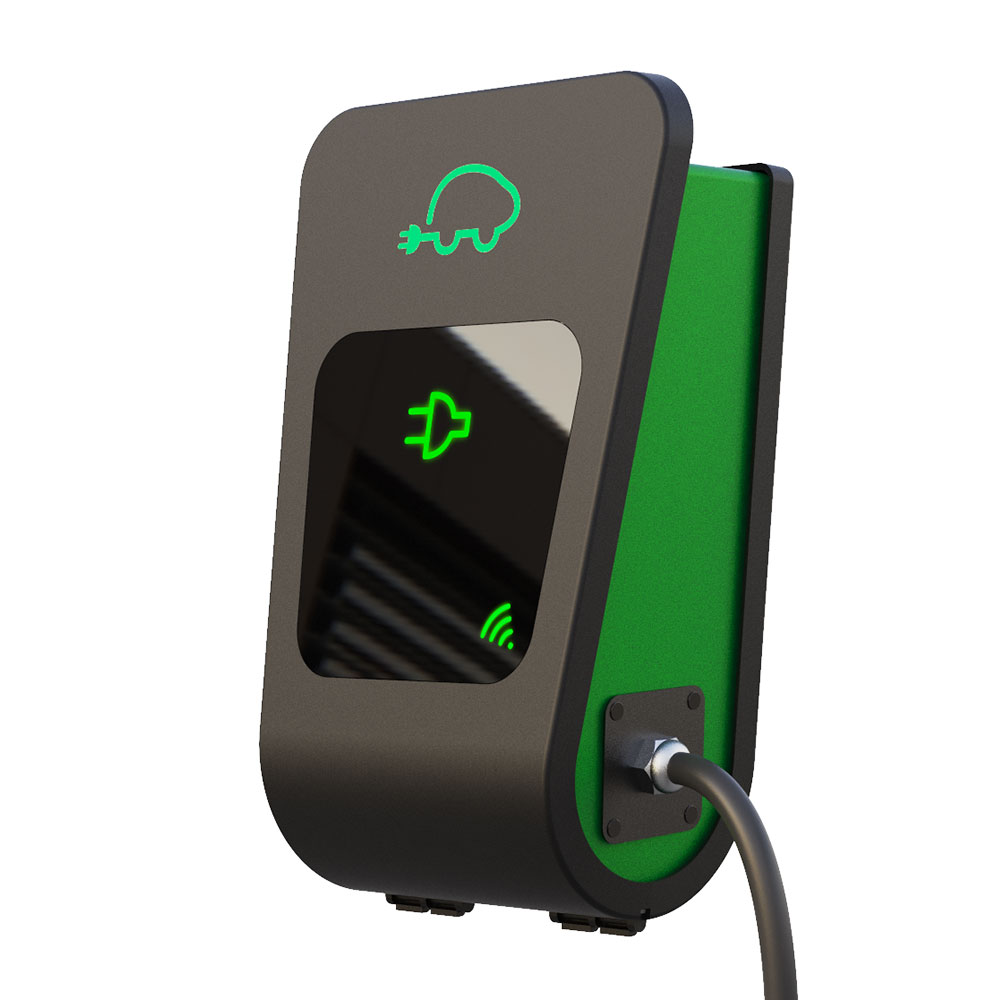

910-17046 En fast, rak kabel Typ 2 1-fas 6-32 A 1.4-7.4 kW 24 802 01 Offertförfrågan

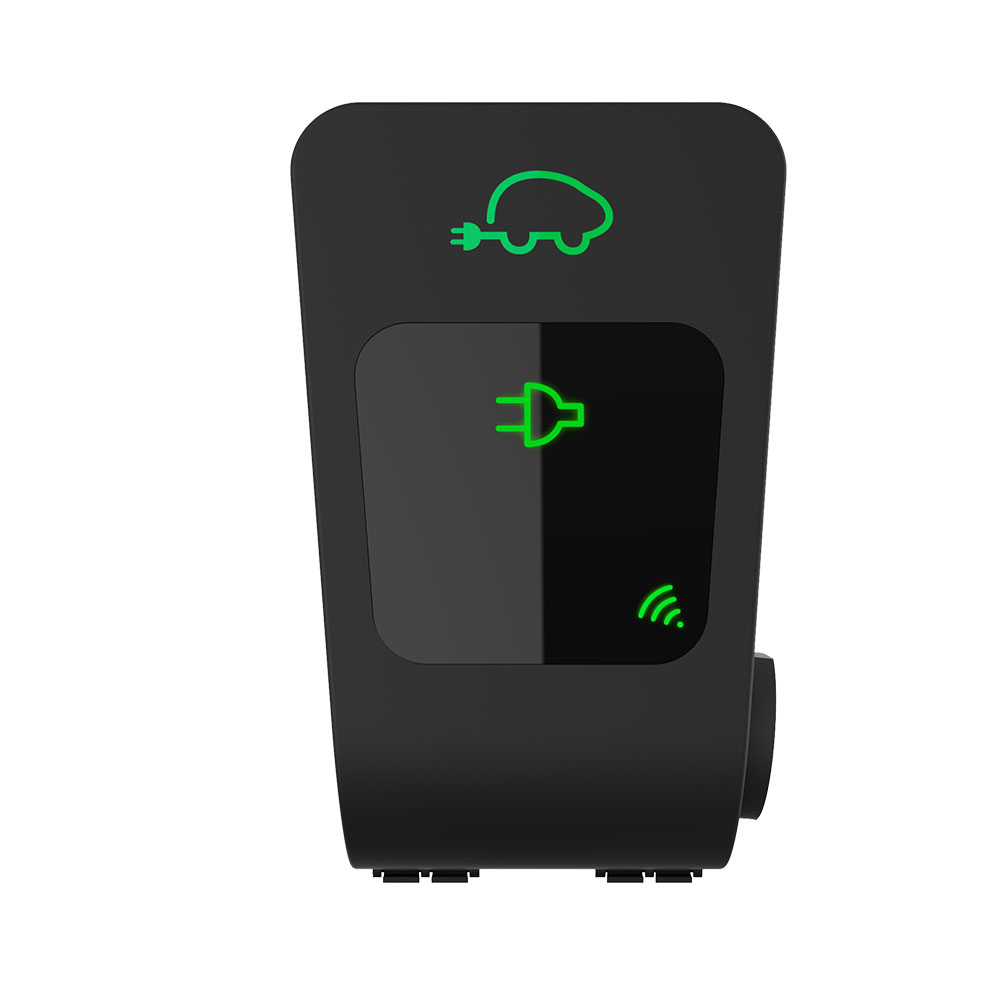

910-17062 Ett typ 2 uttag 1-fas 6-32 A 1.4-7.4 kW 24 802 05 Offertförfrågan
910-17063 Två typ 2 uttag 1-fas 6-32 A 1.4-7.4 kW 24 802 13 Offertförfrågan
40-477 Två fasta spiralkablar Typ 2 1-fas 6-32 A 1.4-7.4 kW 27 003 50 Offertförfrågan
910-17051 Två typ 2 uttag 1-fas 6-16 A 1.4-3.7 kW 24 802 12 Offertförfrågan

Teknisk information


Version
2
Laddningskategori
AC laddning
Driftstemperatur
-30 °C till +50 °C
Altitud
< 2000 m
Fast laddkabel
En fast rak kabel/Två fasta raka kablar. Alternativ 1: extra lång rak kabel (7,5 m). Alternativ 2: fast spiralkabel.
Fast laddkabel längd
4 m
Låsmotor (typ 2 uttag)
Ja
Laddström
6–32 A
Uttag
Ett eller två typ 2 uttag
Autentisering
RFID, App
Lastbalansering
Lastbalansering (NANOGRID™ Internal) mellan laddboxens dubbla laddpunkter ingår. Tillval för övriga lastbalanseringsvarianter mellan flera laddboxar (NANOGRID™ Home, NANOGRID™ Local, NANOGRID™ CTEK Grid Central).
Antal faser
1-fas/3-fas
Fordonsanslutning
Typ 1/Typ 2
Schuko uttag
10A/230V
Kommunikationsprotokoll
OCPP 1.6
Schuko uttag typ
CEE 7/3
Schuko text**
**Tillval, kan enbart kombineras med en laddbox med två typ 2-uttag. Schukouttaget ersätter ett typ 2-uttag.
Laddeffekt
1.4–22 kW
Godkännande
Ladda ner försäkran om överensstämmelse från WWW.CTEK.COM
Energimätare
MID (standard)
El-anslutning
16 mm2 inkopplingsplint
Frekvens
50 Hz
Anslutningar
3G; 4G; Ethernet
Kompabilitet elnät
IT-nät, TN-nät
Färg kåpa
Svart; Grön
Relativ luftfuktighet
Upp till 100 % vid 25 °C
Färg kåpa plastparti
Svart
Färg kåpa metallparti
Grön
Överenstämmelse
CE; IEC 61851-1; IEC 62196-2; IEC 61439-7
Material kåpa
Plast; Metall
Kåpa stängning
Nyckel
Beräknad spänning (in)
230/400 V
Jordfelsdektektering
Inbyggd jordfelsdetektering, 30 mA AC, 6 mA DC
Jordfelsåterställning
Semi-automatisk
RFID-läsare
Ja
RFID-tagg standard
ISO15693, ISO14443A (MIFARE)
Material
Plast; Metall
Kapslingsklass
IP54
Slagtålighet
IK10
Dimension kåpa (L x B x H)
160 x 282 x 449 mm
App support
Smartphone display; Taking Charge App för Android och IOS (kräver att laddboxen är uppkopplad mot molntjänsten Charge portal)
Användargränssnitt
LED symboler
Reservation
Alla produkter och produktspecifikationer kan ändras utan föregående information, på grund av förbättringar i tillförlitlighet, funktion eller design. Vid produktionsfel förbehåller vi oss rätten att kontrollera produkten för att bekräfta felet. Alla CTEKs produkter omfattas av våra standardgarantivillkor.
Vikt
~ 7–14 kg
Beroende på model text*
Beroende på modell
Garanti
2 år
CTEK tillhandahåller en begränsad garanti till produktens ursprungliga köpare. Garantitiden är kopplad till produkten. Garantin kan ej överlåtas. Garantin gäller tillverknings‑ och materialfel. Garantin är förverkad om produkten har hanterats vårdslöst eller reparerats av någon annan än CTEK eller dess auktoriserade representanter. CTEK tillhandahåller inte någon annan garanti än denna begränsade garanti och ansvarar inte för andra kostnader än de ovannämnda, det vill säga inga kostnader för följdskador. CTEK lämnar inga andra garantier än denna.

Passande tillbehör

Relaterade artiklar
Vill du läsa mer om denna produkten? Här har du några artiklar vi rekommenderar:

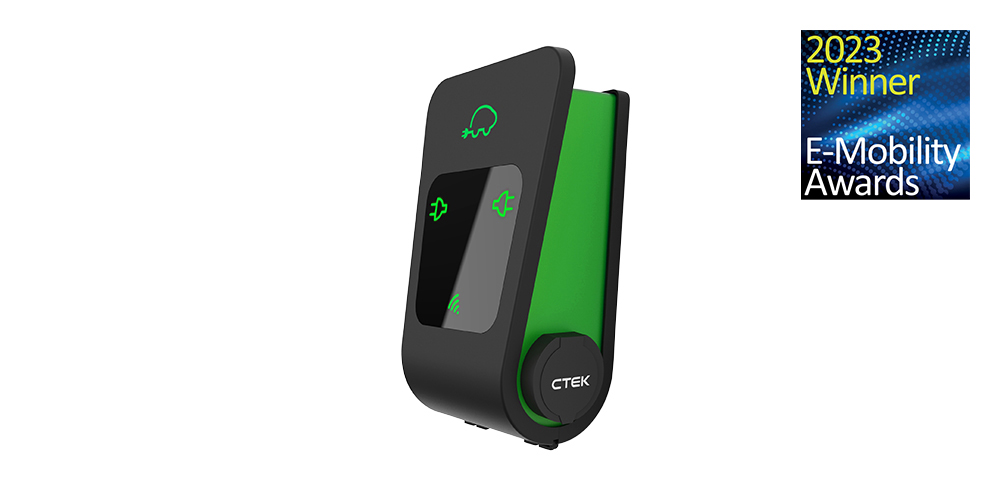

CTEK named as Electric Vehicle Chargepoint Manufacturer of the Year

Vår mest avancerade laddbox hittils

CHARGESTORM® CONNECTED 2 är designad för att användas med el- och pluginhybridfordon. Den uppfyller självklart alla tekniska säkerhetsstandarder som krävs för en säker elbilsladdning. Enheten stödjer både typ 2-uttag och fast laddkabel av typ 2. CHARGESTORM® CONNECTED 2 har fördelen att den kan väljas med enkel- eller dubbel-uttag/fast,fasta laddkablar. Med 4G-anslutning (tillval) och öppen integration är detta en av de mest flexibla produkterna på marknaden.

INBYGGDA FUNKTIONER
Uppfyller alla nödvändiga tekniska säkerhetsstandarder. Inbyggd MID-godkänd energimätare, säkring, RCBO och DC-läckagedetektor.

FLEXIBEL
Levereras med enkla eller dubbla laddpunkter, stöder både typ 2 uttag och fast/fasta laddkablar av typ 2.

SMART
APP-styrd genom vår TAKING CHARGE-app. Öppen integration är standard och utökad funktionalitet med 4G-anslutning finns som tillval .

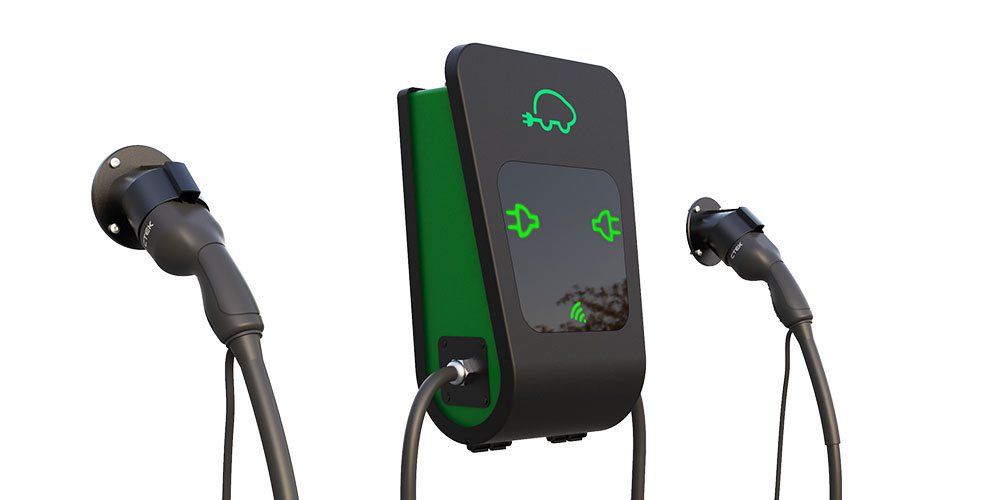

DUBBLA TYP 2-UTTAG

CHARGESTORM® CONNECTED 2 har möjlighet till dubbla Typ 2-uttag eller dubbla fasta laddkablar – ekonomiskt och smart för exempelvis bostadsrättsföreningar.

INBYGGD SÄKRING OCH JORDFELSBRYTARE

Med CHARGESTORM® CONNECTED 2 kan du känna dig helt trygg med inbyggd säkring och jordfelsbrytare (Typ A + DC-läckage detektor).

MID-GODKÄND ENERGIMÄTARE

MID-godkänd(a) energimätare finns inbyggt i CHARGESTORM® CONNECTED 2.

STYR LADDNINGEN MED RFID-TAGGAR

Full koll på vem som får ladda

Ett väldigt smidigt sätt att styra vem som får ladda och på vilket uttag är att använda sig av RFID-taggar. Med hjälp av CHARGE PORTAL kan man administrera användare och vilken RFID-tagg som ska kopplas till denna person. Statistik kring tid för laddning, förbrukad energi etc. lagras i CHARGE PORTAL och man kan sedan exportera denna data om man så vill.

Skulle en tagg tappas bort är det ingen fara, serienumret raderas enkelt i CHARGE PORTAL och ersätts med en ny tagg. Visst låter det smidigt?

APP-STYRNING VIA MOBILEN

Få full kontroll över hur och när din elbil ska laddas. App-styrning av CHARGESTORM® CONNECTED 2 finns både till Android och iOS. Appen hittar du genom att söka på ”Taking charge”.



App_Store_Download_vector_orange.png  Google_Play_Download_vector_orange.png

LASTBALANSERING HEMMA MED NANOGRID HOME

Med CHARGESTORM® CONNECTED 2 kan du välja till lastbalansering för laddning hemma. Lösningen innebär att en energimätare monteras vid den inkommande matningen som håller koll på vad huset drar och huvudsäkringens storlek. Från energimätaren dras sedan en mod-bus slinga till laddboxen.

Nu fungerar lastbalanseringen automatiskt och bilens laddning anpassas och optimeras hela tiden beroende på hur mycket effekt som huset drar. Med vår lösning för lastbalanseringen skyddas hemmets elnät från överbelastning samtidigt som du får en effektiv laddning.
